Тормозная система прицепа

Тормозная система,

работающего совместно с автомобилем, состоит из тормозных механизмов 14 (рис. 1.10) по числу колес, воздушного баллона /, воздухораспределителя, тормозных камер 12, крана растормаживания 8 и трубопроводов. Тормозные механизмы колес, тормозные камеры, воздушный баллон имеют такое же устройство, как и на автомобиле-тягаче.

Воздухораспределитель служит для управления тормозами прицепа; устанавливается он на прицепе. Его основными частями являются: корпус 5 с крышками, манжета 9 со штоком, впускной клапан 10, выпускной клапан 4. Седлом впускного клапана являются кромки отверстия, выполненного в перегородке корпуса; седлом выпускного клапана является резиновое кольцо, зажатое между корпусом и нижней крышкой. Оба клапана крепятся на одном штоке 5.

Пространство внутри распределителя разделено на полости. Полость над манжетой соединена с тормозной системой автомобиля, под манжетой– с воздушным баллоном прицепа, полость под перегородкой корпуса соединена с тормозными камерами прицепа, полость под выпускным клапаном – с атмосферой.

Рис. 1.10. Тормозная система прицепа:

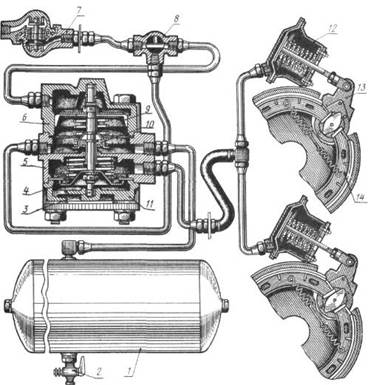

1 – воздушный баллон; 2 – кран для слива конденсата; 3 – шток; 4 – выпускной клапан, 5 – корпус воздухораспределителя, б, 11-крышки корпуса; 7 – соединительная головка; S – кран растормажнвания; 9 – манжета; 10 – впускной клапан; 12 – тормозная камера; 13 –• регулировочный рычаг; 14 – тормозной механизм

Работа тормозного крана совместно с воздухораспределителем прицепа. При отпущенной тормозной педали (рис. 1.11, а) под действием уравновешивающей пружины детали верхней секции крана смещены назад, впускной клапан этой секции открыт, выпускной закрыт. В нижней секции под действием пружины диафрагма смещена вперед, впускной клапан закрыт, выпускной открыт. Сжатый воздух из баллонов автомобиля через открытый впускной клапан верхней секции проходит в соединительную магистраль к прицепу и поступает в верхнюю полость воздухораспределителя, где давит на манжету и опускает ее вместе со штоком вниз. Впускной клапан воздухораспределителя закрыт, выпускной открыт, т.е. тормозные камеры прицепа соединены с атмосферой. Сжатый воздух, огибая края резиновой манжеты, заполняет среднюю полость и проходит в воздушный баллон прицепа. При достижении давления воздуха в баллоне прицепа, а следовательно, в соединительной магистрали и в пространстве справа от диафрагмы верхней секции крана величины 4,8–5,3 кгс/см2 диафрагма 12 (см. рис. 1.6) прогибается, сжимая уравновешивающую пружину, и впускной клапан этой секции закрывается, доступ воздуха в баллон прицепа прекращается.

В нижней секции крана впускной клапан закрыт, а выпускной открыт; тормозные камеры автомобиля соединены с атмосферой. Автомобиль и прицеп расторможены.

При нажатии на педаль (рис. 1.11, б) усилие водителя передается на штоки секций. Шток верхней секции перемещается вперед, диафрагма этой секции под действием давления сжатого воздуха также перемещается вперед, впускной клапан закрывается (или остается закрытым), а выпускной открывается. Сжатый воздух из соединительной магистрали и верхней полости воздухораспределителя выходит в атмосферу, манжета 9 (см. рис. 1.10) воздухораспределителя вместе со штоком поднимается вверх, выпускной клапан 4 закрывается, впускной 10 открывается. Сжатый воздух из баллонов прицепа поступает в его тормозные камеры, что ведет к торможению прицепа,

В нижней секции крана шток с диафрагмой перемещаются назад, выпускной клапан закрывается, впускной открывается. Сжатый воздух из баллонов автомобиля поступает в его тормозные камеры, что ведет к торможению автомобиля.

Рис. 1.11.

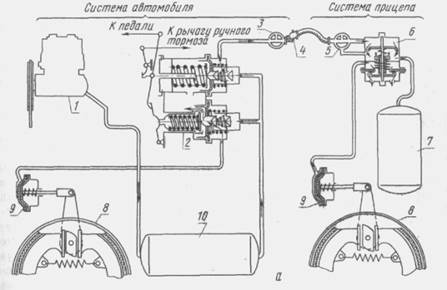

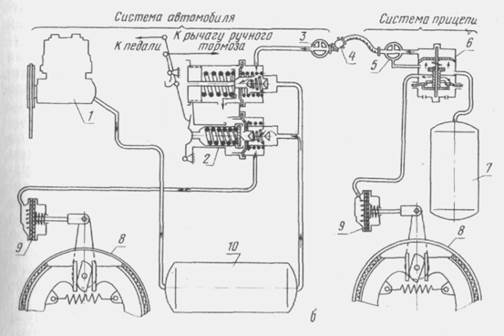

Схема действия тормозного привода автомобиля и прицепа: а – в отторможеном состоянии; б – при торможении, / – компрессор; 2 – тормозной кран; 3, 5 – разобщительные краны; 4 – соединительная головка, ft – воздухораспределитель прицепа. 7 – воздушный баллон прицепа. S – тормозной механизм; 9 –• тормозная камера. 10 – воздушный баллон автомобиля

При отпускании педали в верхней секции закрывается выпускной клапан и открывается впускной. Воздух из баллонов автомобиля поступает в соединительную магистраль к воздухораспределителю прицепа, где опускает манжету со штоком вниз, закрывая впускной клапан и открывая выпускной. Сжатый воздух из тормозных камер прицепа выходит в атмосферу.

В нижней секции крана впускной клапан закрывается, выпускной открывается, сжатый воздух из тормозных камер автомобиля выходит в атмосферу. Автомобиль и прицеп растормаживаются.

Тормозной кран обладает следящим действием. Если водитель при торможении нажмет педаль не до упора, а остановит ее в промежуточном положении, то в нижней секции крана после некоторого нарастания давления диафрагма прогнется вперед, а впускной клапан закроется. В тормозных камерах автомобиля установится давление, пропорциональное нажатию на педаль. Аналогично в верхней секции крана воздух частично выйдет в атмосферу, под действием уравновешивающей пружины диафрагма прогнется назад, выпускной клапан закроется, и в соединительной магистрали прицепа, а следовательно, и в его тормозных камерах установится давление, пропорциональное нажатию на педаль. Таким образом, тормозной кран позволяет тормозить с эффективностью, соответствующей нажатию на педаль.
