Коробка передач

Коробка передач (рисунок 1.6) механическая четырехступенчатая - четыре передачи переднего хода и одна заднего.

Шестерня ведущего вала 1, а также шестерни I, II и III передач, сидящие на ведомом валу 25, находятся в постоянном зацеплении с шестернями промежуточного вала (блока шестерен) 31 и имеют косые зубья. Все передачи переднего хода снабжены инерционными синхронизаторами. Шестерни заднего хода - непостоянного зацепления, прямозубые, синхронизатора не имеют.

Включение передач переднего хода производится соединением двух скользящих муфт 7 и 11 со шлицевыми венцами на шестернях соответствующих передач, а включение заднего хода - введением промежуточной шестерни заднего хода 38 в зацепление с прямозубой шестерней промежуточного вала и с зубчатым венцом на муфте включения I и II передач.

Осевое перемещение шестерни II передачи 10 ограничивается буртом вала, а через ступицу шлицованной упорной шайбой 13, которая устанавливается в проточке ведомого вала таким образом, что ее шлицы располагаются против шлицов ведомого вала. Штифт с пружинкой, расположенные в отверстии во впадине шлиц ведомого вала, фиксируют шайбу в рабочем положении от поворота. Осевые перемещения шарикового подшипника 17, с которым жестко соединен ведомый вал, ограничиваются внутренним буртом удлинителя и стопорным кольцом 16, которое располагается одновременно в канавке на шарикоподшипнике и в канавке на удлинителе 26. Сталебаббитовый подшипник 24 в конце фланца удлинителя служит опорой скользящей вилки карданного вала, надетой на эвольвентные шлицы в задней части ведомого вала.

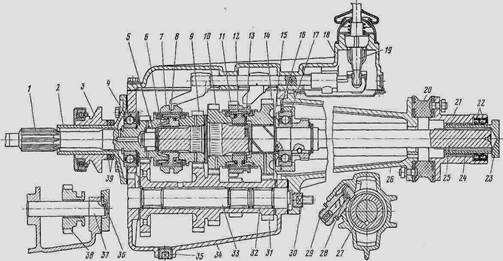

1-ведущий вал; 2-крышка подшипника ведущего вала; 3-муфта подшипника выключения сцепления; 4-задний подшипник ведущего вала; 5-роликовый подшипник; 6-стопорное кольцо; 7-муфта включения III и IV передач; 8-ступица муфты включения III и IV передач; 9-шестерняIII передачи; 10-шестерня II передачи; 11-муфта включения I и II передач; 12-ступица муфты включения I и II передач; 13-упорная шайба; 14-шестерня I передачи; 15-регулировочная шайба; 16-стопорное кольцо; 17-подшипник; 18-верхняя крышка коробки передач; 19-рычаг переключения передач; 20-соединительная муфта; 21-фланец удлинителя; 22-сальники; 23-ремонтная заглушка; 24-сталебаббитовый подшипник; 25-ведомый вал 26-удлинитель; 27-ведущая шестерня привода спидометра; 28-ведомая шестерня привода спидометра; 29-штуцер; 30-пробка; 31-блок шестерен; 32-игольчатый подшипник; 33-ось блока шестерен; 34-картер; 35-пробка маслосливного отверстия; 36-штифт; 37-ось промежуточной шестерни заднего хода; 38-промежуточная шестерня заднего хода; 39-поролоновые защитные кольца

Рисунок 1.6 Коробка передач

Ось промежуточного вала удерживается от проворачивания дисками на заднем конце, которые входят в паз на удлинителе. Ось промежуточной шестерни заднего хода 37 удерживается от проворачивания и осевых перемещений запрессованным в нее штифтом 36, входящим в канавку на удлинителе.

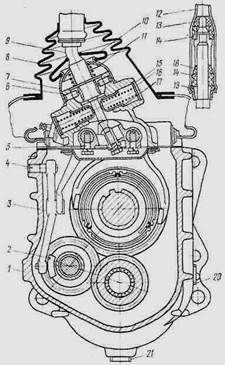

Поперечный разрез коробки передач показан на рисунке 1.7

1-картер; 2-сухарь; 3-рычаг; 4-ось рычага; 5-стопорный болт; 6-штифт; 7 - колпак; 8 - уплотнитель пола; 9 - нижняя часть рычага переключения; 10-защитный уплотнитель коробки передач; 11 - седло пружины; 12 - верхняя часть рычага переключения передач; 13 - упорный конус; 14 - резиновые подушки рычага; 15 - заглушка; 16-пружина; 17 - предохранитель; 18-распорная втулка; 19 - запорная втулка; 20 - пробка маслоналивного отверстия; 21 - пробка маслосливного отверстия

Рисунок 1.7 Поперечный разрез коробки передач

Механизм переключения передач (рисунок 1.8) смонтирован в верхней крышке коробки. Переключение передач производится с помощью рычага, выведенного через пол кузова справа от места водителя. С левой стороны механизма переключения располагается включатель света заднего хода.

1 - вилка включения III и IV передач; 2 - шток; 3 - шарик фиксатора; 4-пружина фиксатора; 5 - пробка; 6-вилка включения I и II передач; 7-стопорный плунжер; 8 - поддон крышки; 9 - палец; 10 - головка включения III и IV передач; 11 - головка включения I и II передач; 12 - головка включения заднего хода; 13 - включатель света заднего хода; 14 - вилка включения заднего хода; 15-крышка
