Поперечная управляемость самолета

Способность самолета поворачиваться вокруг своей продольной оси при отклонении элеронов называется поперечной управляемостью.

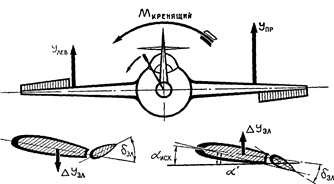

Рис. 29 Накренение самолета при отклонении элеронов

Принцип действия элеронов аналогичен принципу действия рулей. Особенность работы элеронов состоит в том, что при отклонении ручки управления в сторону самолет может беспрерывно вращаться вокруг продольной оси, так как возникающий при этом демпфирующий момент оказывает влияние на угловую скорость вращения, но не в состоянии уравновесить самолет на определенном угле крена.

Для того чтобы накренить самолет влево, летчик отклоняет ручку влево. При этом левый элерон поднимется вверх, а правый опустится вниз. При отклонении элеронов изменяется кривизна профиля крыла на участке расположения элерона, вследствие чего изменится и действительный угол атаки этой части крыла (Рис. 29).

У полукрыла с опущенным элероном угол атаки увеличится, следовательно, увеличится и коэффициент подъемной силы Су. На крыле с поднятым элероном, наоборот, уменьшится и угол атаки, и коэффициент подъемной силы. В результате будем иметь разные подъемные силы полукрыльев, которые создадут кренящий момент МХкрен относительно продольной оси, под действием которого самолет будет вращаться в сторону отклоненной ручки.

При полете на малых углах атаки (с большими скоростями) отклонение элеронов, изменяя подъемную силу полукрыльев, коэффициент лобового сопротивления сx увеличивает очень мало. Поэтому отклонение элеронов практически не вызывает разворота самолета (Рис. 30).

Рис. 30. Возникновение крена и разворот самолета при отклонении элеронов на малых скоростях полета

По мере увеличения угла атаки поперечная управляемость самолета ухудшается и при определенных условиях может наступить полная ее потеря. Ухудшение управляемости на больших углах атаки (малые скорости полета) объясняется сравнительно малым изменением подъемной силы на полукрыльях, вследствие чего кренящий момент (МХкрен) невелик и самолет будет медленно крениться в сторону отклоненной ручки. Кроме того, на больших углах атаки сопротивление у крыла с опущенным элероном (DQЭЛ. ПОД.) за счет индуктивного сопротивления значительно больше, чем у крыла с поднятым элероном (DQЭЛ. ПОД.) Вследствие этого возникает разворачивающий момент (МУразв) в сторону полукрыла с опущенным элероном.

В дальнейшем за счет разворота самолет начинает скользить на полукрыло с поднятым элероном. Вследствие этого возникают дополнительные силы, которые создают момент, направленный в сторону, противоположную основному кренящему моменту, ухудшая тем самым поперечную управляемость. В случае равенства моментов, созданных отклонением элеронов и скольжением самолета, наступает потеря управляемости. Если момент, вызванный скольжением, окажется больше основного кренящего момента, то это приведет к обратной управляемости: при отклонении ручки управления в одну сторону самолет кренится и разворачивается в противоположную сторону. По мере приближения к критическому углу атаки поперечная управляемость еще больше ухудшается. Это объясняется тем, что полукрыло с опущенным элероном попадает в область закритических углов атаки и вместо ожидаемого увеличения подъемной силы на этом полукрыле происходит ее уменьшение.
