Замена охлаждающей жидкости

Сливаем охлаждающую жидкость, предварительно отвернув пробку расширительного бачка. Отворачиваем пробку, расположенную в нижнем правом углу радиатора, и сливаем жидкость в подставленную емкость.

Ключом "на 13" отворачиваем пробку на передней стороне блока цилиндров. На двигателях ВАЗ-2110, -2112 пробка на блоке цилиндров легкодоступна, а для доступа к ней на двигателе ВАЗ-2111 снимаем модуль зажигания. По окончании заворачиваем пробки. Новую охлаждающую жидкость заливаем через расширительный бачок. Запускаем двигатель, доливаем жидкость. Прогреваем двигатель с закрытой пробкой расширительного бачка. После остывания проверяем уровень охлаждающей жидкости. При необходимости – доливаем.

Устройство системы охлаждения

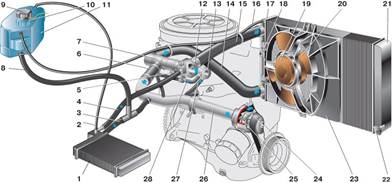

1 – радиатор отопителя 2 – пароотводящий шланг радиатора отопителя 3 – шланг отводящий 4 – шланг подводящий 5 – датчик температуры охлаждающей жидкости (в головке блока) 6 – шланг подводящей трубы насоса 7 – термостат 8 – заправочный шланг 9 – пробка расширительного бачка 10 – датчик указателя уровня охлаждающей жидкости 11 – расширительный бачок 12 – выпускной патрубок 13 – жидкостная камера пускового устройства карбюратора 14 – отводящий шланг радиатора 15 – подводящий шланг радиатора 16 – пароотводящий шланг радиатора 17 – левый бачок радиатора 18 – датчик включения электровентилятора 19 – электродвигатель вентилятора 20 – крыльчатка электровентилятора 21 – правый бачок радиатора 22 – сливная пробка 23 – кожух электровентилятора 24 – зубчатый ремень привода механизма газораспределения 25 – крыльчатка насоса охлаждающей жидкости 26 – подводящая труба насоса охлаждающей жидкости 27 – подводящий шланг к жидкостной камере пускового устройства карбюратора 28 – отводящий шланг

Радиатор системы охлаждения

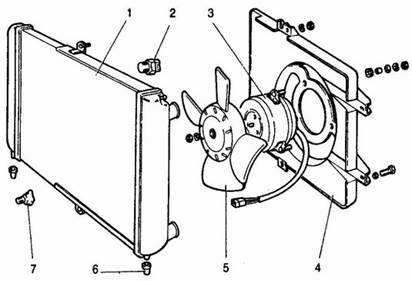

Детали радиатора и электровентилятора:

1 - радиатор; 2 - датчик включения электровентилятора;

3 - электродвигатель; 4 - кожух; 5 - крыльчатка;

6 - резиновая подушка; 7 - сливная пробка

Водяной насос

Насос охлаждающей жидкости с контрольными размерами для сборки:

1 - упорное уплотнительное кольцо сальника; 2 - корпус насоса; 3 - стопорный винт подшипника; 4 - зубчатый шкив; 5 - валик подшипника; 6 - подшипник; 7 - резиновая манжета; 8 - крыльчатка

Термостат

1 - перепускной клапан; 2 - выходной патрубок (к насосу); 3 - пружина основного клапана; 4 - основной клапан; 5 - держатель поршня; 6 - поршень; 7 - входной патрубок (от радиатора); 8 - резиновая вставка; 9 - твердый термочувствительный наполнитель; 10 - пружина перепускного клапана; 11 - входной патрубок (от двигателя)

Снятие зубчатого шкива привода насоса

1 - корпус насоса; 2 - зубчатый шкив; 3 – съемник
