Механический расчет анкерного участка полукомпенсированной подвески

Материалы » Расчет участка контактной сети станции и перегона » Механический расчет анкерного участка полукомпенсированной подвески

Страница 2

Здесь величины с индексом “1” относятся к режиму максимального натяжения несущего троса, а с индексом “0” – к режиму беспровесного положения контактного провода. Индекс “н” относится к материалу несущего троса, например Eн – модуль упругости материала несущего троса.

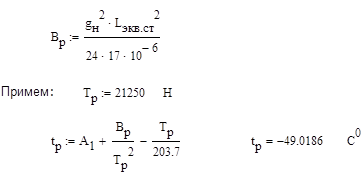

Натяжение разгруженного несущего троса определяется по аналогичному выражению:

(20)

Здесь gн – нагрузка от собственного веса несущего троса, Н/м.

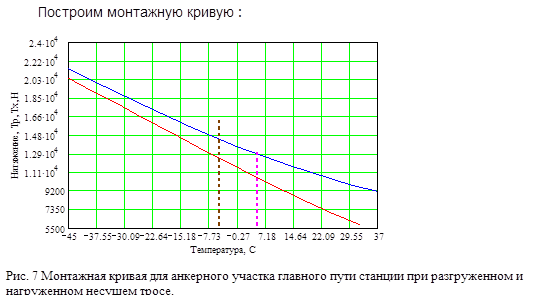

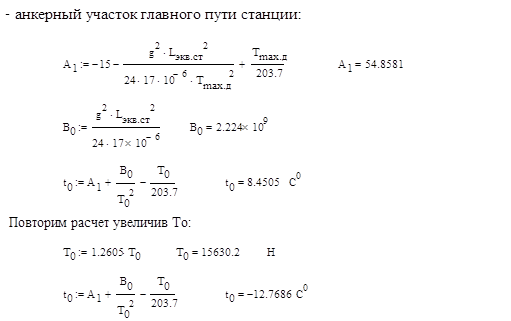

Значение A0 в равно значению A1 поэтому вычислять A0 нет необходимости. Задаваясь различными значениями Tрх, определяются температуры tx. По результатам расчетов построим монтажные кривые

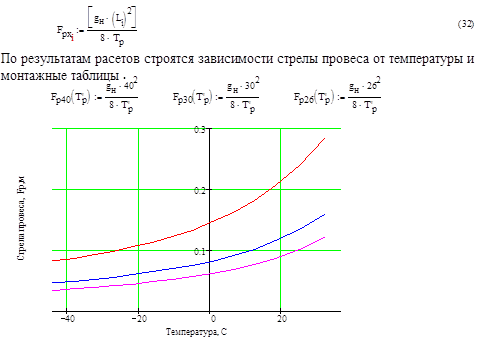

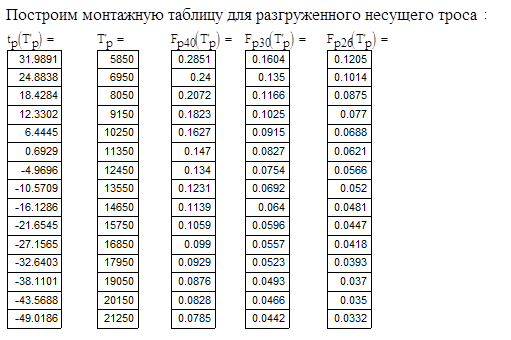

Стрелы провеса разгруженного несущего троса при температурах tx в реальных пролетах Li анкерного участка:

Рис. 3 Стрелы провеса разгруженного несущего троса в реальных пролетах

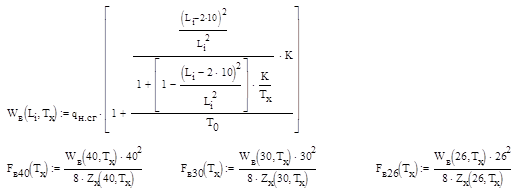

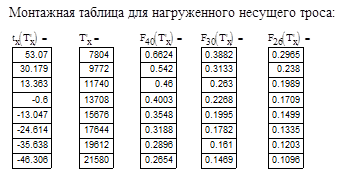

7. Стрелы провеса несущего троса Fxi в пролёте li вычисляются из выражения:

,

; (22)

при отсутствии дополнительных нагрузок (гололёд, ветер) qx = gx = g, поэтому приведённая нагрузка в рассматриваемом случае:

,

,

; ;

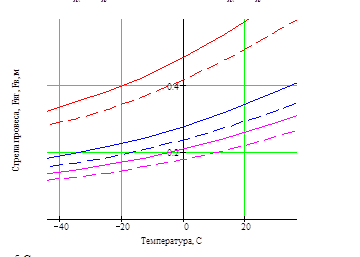

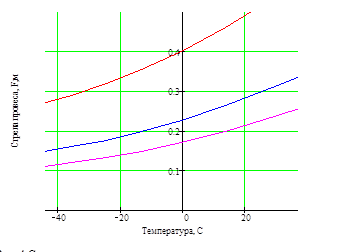

Рис. 4 Стрелы провеса нагруженного несущего троса

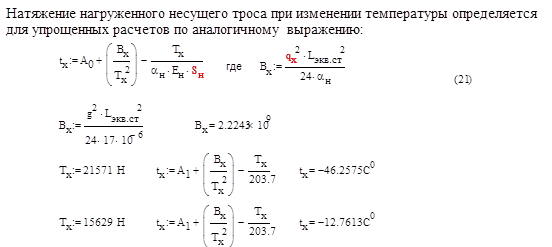

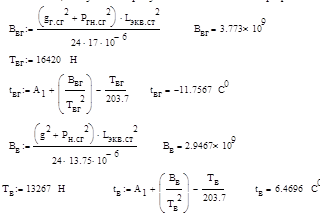

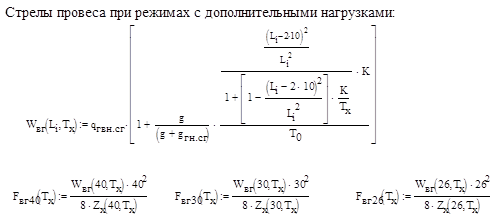

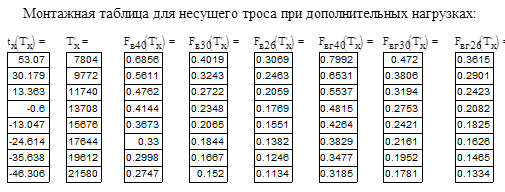

Расчеты натяжения несущего троса при режимах с дополнительными нагрузками, где величины с индексом x относятся к искомому режиму (гололеда с ветром или ветер максимальной интенсивности). Полученные результаты наносятся на график.

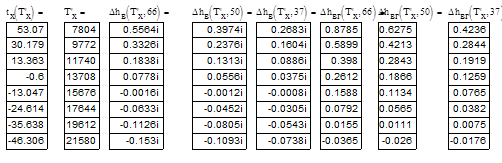

8. Стрела провеса контактного провода и его вертикального перемещения у опор для реальных пролётов определяется соответственно по формулам:

, (23)

,

где ;

Здесь b0i – расстояние от несущего троса до рессорного троса против опоры при беспровесном положении контактного провода для реального пролёта, м;

H0 – натяжение рессорного троса, обычно принимают H0 = 0.1T0.

(24)

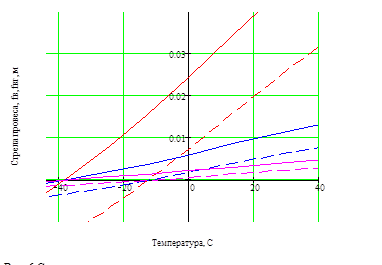

Рис. 6 Стрелы провеса контактного провода в реальных пролетах при дополнительных нагрузках

Выбор способа прохода контактной подвески в искусственных сооружениях

Страницы: 1 2 3
