Аэродинамическая компенсация. Триммер

Аэродинамическая сила, возникающая на руле при его отклонении, создает относительно оси вращения руля шарнирный момент, который стремится вернуть руль в нейтральное положение. Для удержания руля высоты в отклоненном положении возникающий шарнирный момент уравновешивается моментом, создаваемым усилием, приложенным к ручке управления и педалям.

Величина шарнирного момента возрастает при увеличении угла отклонения руля высоты, его геометрических размеров и скоростного напора. При больших скоростях полета для преодоления шарнирных моментов могут потребоваться недопустимо большие усилия, особенно у самолетов больших размеров. На самолётах Як-52 и Як-55 уменьшение усилии на ручке управления, педалях и элеронах достигается применением роговой и осевой аэродинамических компенсаций (Рис. 11, а, б)

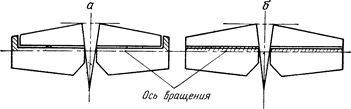

Рис. 11 Виды аэродинамических компенсаций: а - роговая; б - осевая

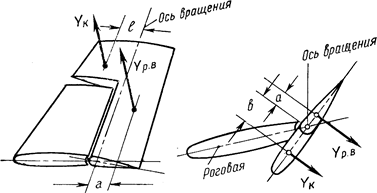

Рис. 12 Принцип действия роговой аэродинамической компенсации

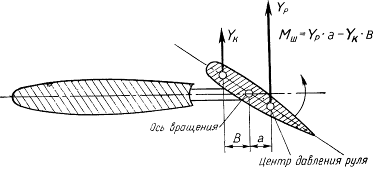

Рис. 13 Принцип действия осевой аэродинамической компенсации

Принцип действия роговой и осевой аэродинамической компенсации сводится к приближению центра давления руля к оси его вращения.

Роговой компенсацией руля называется часть его площади в виде "рога”, расположенного впереди оси вращения. Принцип действия роговой компенсации заключается в том, что аэродинамическая сила yk, действующая на ”рог”, создает относительно оси вращения момент, направленный в сторону, противоположную шарнирному моменту (Рис. 12):

УкВ £Ур. в. а.

Момент, создаваемый роговой компенсацией YК В, уменьшает шарнирный момент, а следовательно, и усилие, действующее на ручку управления (педали). При больших углах отклонения руля роговая компенсация ухудшает характер обтекания оперения, увеличивает его лобовое сопротивление. Кроме того, выступающий "рог" служит источником вихреобразования, что способствует вибрации хвостового оперения.

Осевой аэродинамической компенсацией руля называется часть его площади, расположенной впереди оси вращения (Рис. 13).

Принцип действия осевой аэродинамической компенсации подобен принципу действия роговой компенсации. Аэродинамическая сила, действующая на площадь компенсации, создает относительно оси вращения момент, направленный в сторону, противоположную шарнирному моменту, уменьшая тем самым усилие на ручке управления.

Этот вид компенсации имеет наибольшее распространение на самолетах всех видов, ввиду его простоты при достаточной эффективности.

Осевая аэродинамическая компенсация рулевых поверхностей

на самолете Як-52 составляет:

на руле направления 4,4 %;

на руле высоты. 18,4 %; на элеронах 13 %.;

на самолете Як-55:

на руле высоты 2,5 %; на руле направления 19,5 %; на элеронах 10 %.

Роговая аэродинамическая компенсация на самолете Як-52 на руле направления составляет 4%, на самолете Як-55: на руле направления - 9,4 %; на руле высоты 4,7 %; на элеронах 1,3 %.

При правильно подобранной величине аэродинамической компенсации рулей шарнирный момент рулей не становится равным нулю, а только уменьшается. Однако в длительном полете на каком-либо режиме даже сравнительно небольшое усилие, прикладываемое к ручке управления, весьма утомляет летчика. Поэтому дополнительно на самолете Як-52 установлен аэродинамический триммер, который позволяет регулировать желаемое усилие на ручке управления или полностью снять его.
