Увязка автоблокировки с переездными устройствами

Страница 1

На двухпутных участках с двухсторонним движением поездов автоматическое управление переездными устройствами обеспечивается при проследовании поезда любого направления независимо от специализации путей и установленного направления движения. Принцип построения и работы схемы увязки АБ с переездными устройствами рассмотрим на примере схемы четного пути (Рис.8). Для фиксации приближения поезда к переезду и его проследования через переезд, а также для контроля правильности проследования поезда оборудованы 4 участка приближения - два перед переездом и два за переездом.

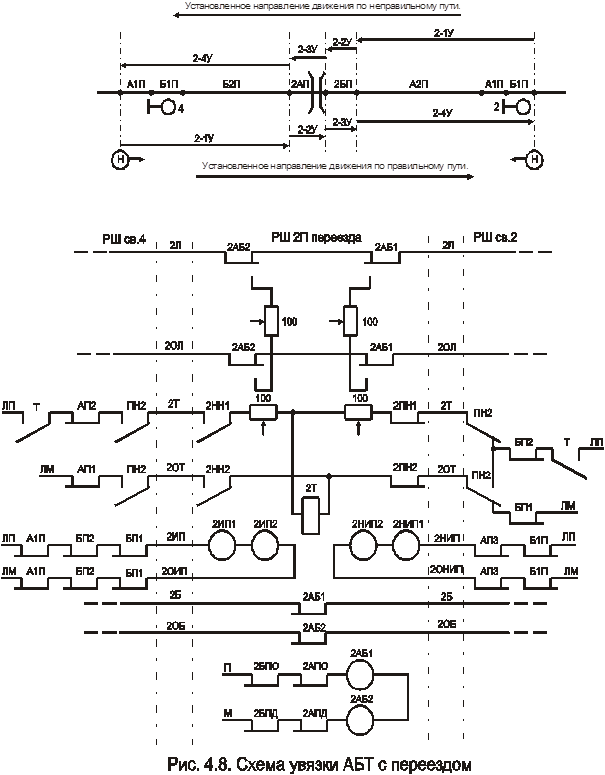

Рис.8 Схемы увязки АБТ с переездом

Для организации участков 2-2У и 2-3У по обе стороны от переезда оборудованы рельсовые цепи 2АП и 2БП типа ТРЦ4, которые контролируются на переезде. В некоторых случаях одна из этих рельсовых цепей контролируется на сигнальной установке автоблокировки. Тогда информация о ее состоянии передается на переезд по цепи 2АП - 2ОАП или 2БП - 2ОБП.

Длина участков 2-1У и 2-4У определяется по расчету в четном и нечетном направлениях. Эти РЦ обеспечивают подачу извещения при приближении поездов как установленного, так и неустановленного направления движения, а также участвуют в работе схемы контроля направления и правильности проследования поезда.

Информация о состоянии участков 2-1У и 2-4У передается на переезд по линейным цепям:

· 2ИП - 2ОИП с приемниками 2ИП1, 2ИП2 - о состояние участка 2-1У;

· 2НИП - 2ОНИП с приемниками 2НИП1, 2НИП2 – о состояние участка 2-4У. При смене направления движения нумерация участков изменяется.

В схеме увязки сигнальных точек с переездными установками предусмотрено следующее:

1. В линейную цепь 2Л-2ОЛ на переезде введены контакты реле 2АБ1, 2АБ2 - это повторители (дублированные) путевых реле РЦ 2АП и 2БП. Этим обеспечивается обесточенное состояние линейных реле Л1 и Л2, а также возбужденное состояние кодововключающего реле КВ при нахождении подвижной единицы на этих РЦ.

2. Для кодирования рельсовых цепей, аппаратура которых размещена на переезде, организованы линейные цепи 2Т-2ОТ с передачей кодовых сигналов АЛС от впередистоящей сигнальной установки на переезд. Передача кодовых сигналов осуществляется от 2СУ или от 4СУ в зависимости от установленного направления движения.

3. Работа схемы исключения разрешающего сигнала на светофоре при потере шунта организована с использованием линейных проводов 2Б - 2ОБ, в которые на переезде введены контакты реле 2АБ1, 2АБ2.

4. Если переездные РЦ входят в состав защитного участка, то информация о состоянии этих РЦ передается на сигнальную установку по линейной цепи 2ЗУ-2ОЗУ - на схеме отсутствует.

5. При оборудовании переезда автошлагбаумами в цепи 2Л - 2ОЛ и

6. 2Т - 2ОТ вводят контакты реле ЗГ1, ЗГ2. Этим обеспечивается перекрытие ближайших проходных светофоров на запрещающее показание и выключение кодирования рельсовых цепей при включении заградительных светофоров.
